SIMATIC S7-1200 & ET200SP I/O (PROFINET distributed I/O)

 |  Technical Information - Siemens

SIMATIC S7-1200 & ET200SP I/O

News & Articles
.


1) Complete wiring for your SIMATIC S7-1200 (IO Controller) and SIMATIC ET200SP I/O (IO Device), using Industrial LAN cable connect between PLC and I/O

ขั้นแรก ทำการต่อสายต่างๆให้เรียบร้อยทั้ง SIMATIC S7-1200 (เรียกว่า IO Controller) and SIMATIC ET200SP I/O (เรียกว่า IO Device) ส่วนสายสื่อสารนั้นให้ใช้สายแลนสำหรับอุตสาหกรรม

using Industrial LAN cable connect between PLC and I/O

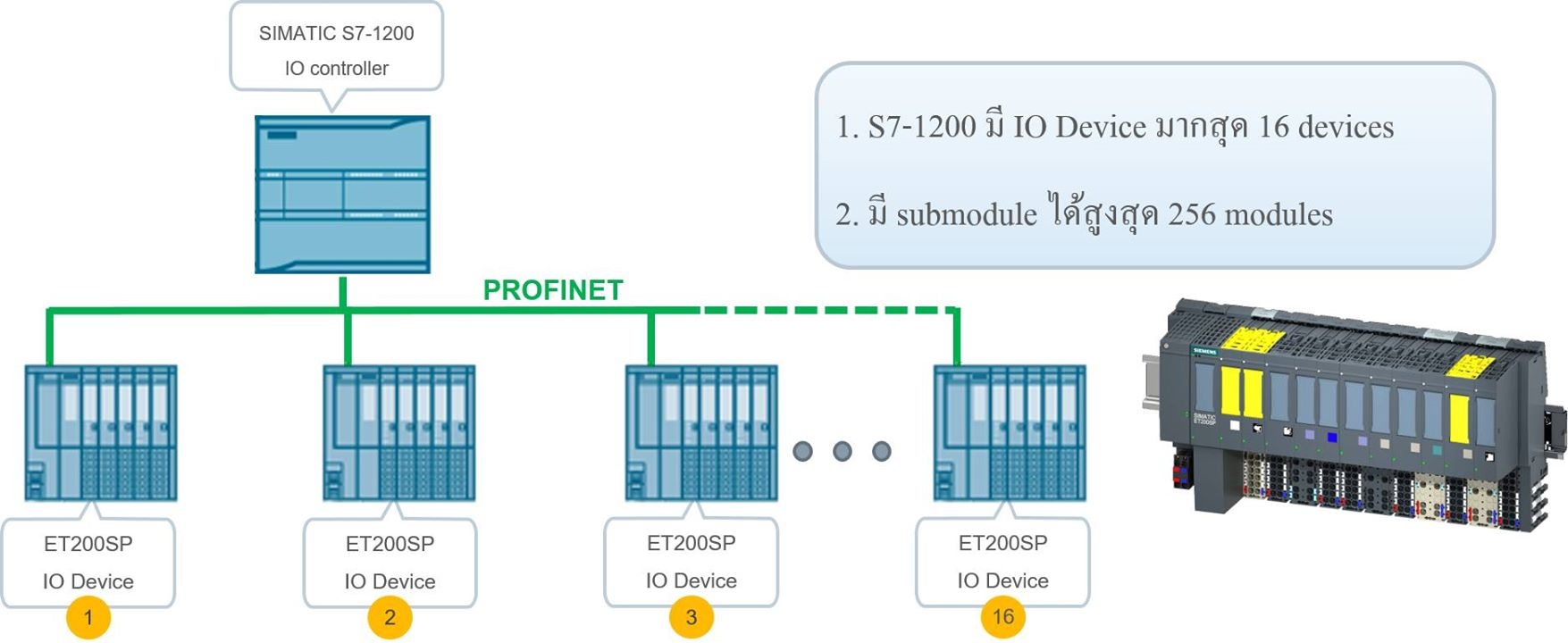

2) Online detect device (ET200SP I/O) and adding in to your project file (16 devices max.)

ขั้นที่สอง ให้เพิ่มชุด ET200SP I/O สำหรับ TIA Portal Version 15 ท่านสามารถทำการ Detect และ upload ฮาร์ดแวร์คอนฟิก ของชุด ET200SP I/O โดยสามารถเพิ่ม IO Device ได้สูงสุด 16 ตัว ส่วนเวอร์ชั่นก่อนหน้านั้นให้ใช้วิธีแบบแมนนวล

Online detect device and adding in to your project file

3) Assign IO Controller for ET200SP IO devices

ขั้นที่สาม ให้เลือก IO Controller สำหรับ ET200SP IO devices ที่เพิ่มเข้ามาแต่ละตัว

Assign IO Controller for ET200SP IO devices

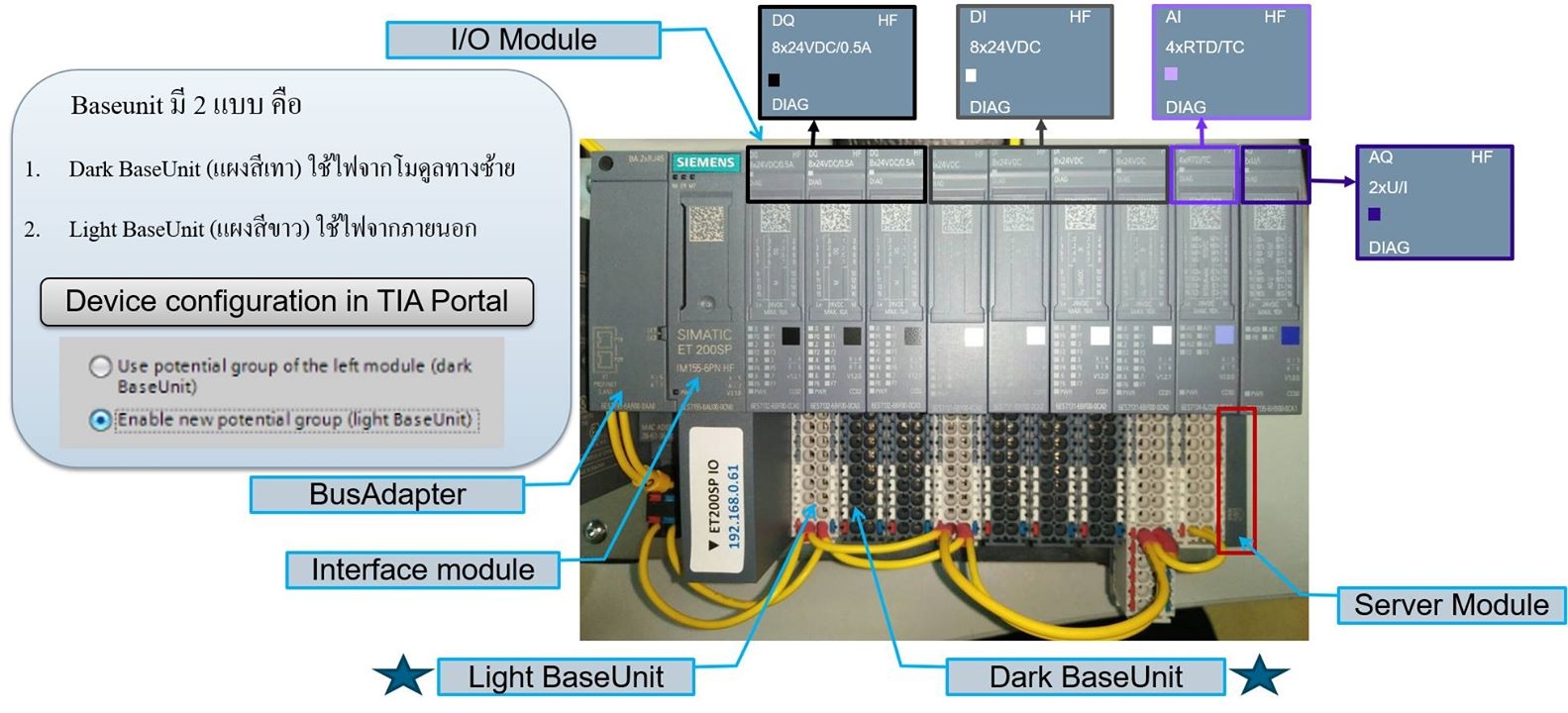

4) Set the device name and IP address for target ET200SP I/O

ขั้นที่สี่ ตั้งค่าพื้นฐานสำหรับ ET200SP I/O เช่น device name และ IP address

Set the device name and IP address for target ET200SP I/O

5) Assign Tag name for each I/O channel

ขั้นที่ห้า ตั้งชื่อแท็กสำหรับแต่ละ อินพุท และ เอาท์พุท

Assign Tag name for each I/O channel

Then ready to programm your logic as usual / ท่านสามารถโปรแกรมเพื่อสั่งงาน อินพุท และ เอาท์พุท ต่างได้ตามปกติ โดยอ้างอิงชื่อแท็ก หรือ แอ็ดเดรส ของแต่ล่ะสัญญาณ

ready to program your logic as usual

thx to siemens

click1 click2 click3
