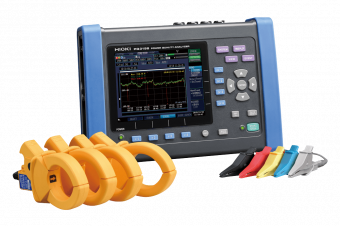

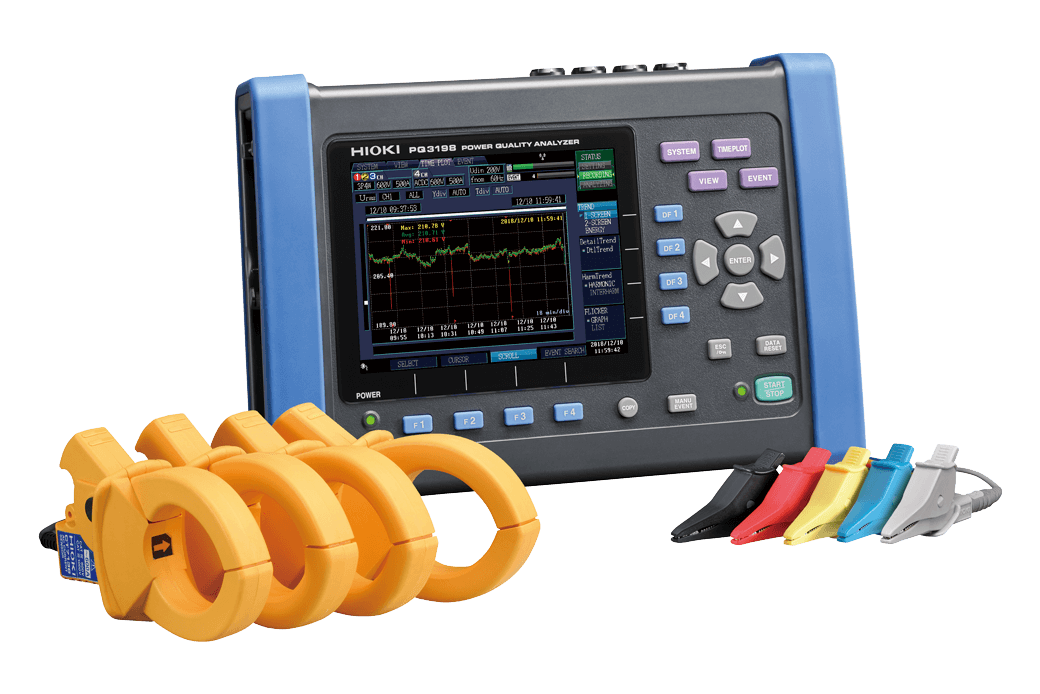

PQ3198 Power Quality Analyzer | เครื่องมือวิเคราะห์คุณภาพค่ากำลังไฟฟ้า | HIOKI

มิเตอร์ไฟฟ้าและเครื่องวิเคราะห์แบบพกพาของ Hioki เป็นเครื่องมือวัดกำลังไฟฟ้าที่ดีที่สุดเมื่อเทียบกับสินค้าระดับเดียวกัน สำหรับการวัดระบบไฟฟ้าแบบ 1 เฟส ไปจนถึง 3 เฟสที่มีความละเอียดและความแม่นยำสูง สำหรับ PQ3198 รุ่นใหม่นี้ถูกปรับปรุงให้เป็นเครื่องวิเคราะห์คุณภาพไฟฟ้าที่มีฟังก์ชันการใช้งานที่ครบครันและครอบคลุมแต่ใช้งานง่าย เหมาะสำหรับการตรวจสอบและบันทึกความผิดปกติของแหล่งจ่ายไฟทำให้สามารถตรวจสอบสาเหตุได้อย่างรวดเร็วและยังใช้สำหรับการประเมินปัญหาของแหล่งจ่ายไฟ เช่น ไฟตก, ไฟกะพริบ, ฮาร์มอนิกและปัญหาทางไฟฟ้าอื่นๆ โดยมีคุณสมบัติใหม่ที่เพิ่มความสามารถในการขับเคลื่อนเซนเซอร์วัดกระแสไฟฟ้าโดยตรงจากเครื่อง PQA และเพิ่มความสามารถในการบันทึกที่มากขึ้น

Download

แค็ตตาล็อก : POWER QUALITY ANALYZER PQ3198, PQ3100
แค็ตตาล็อก : Power Quality Analyzers | Power Loggers PQ3198, PQ3100, PW3365, PW3360, CM3286

Model No.

บำรุงรักษาและจัดการอุปกรณ์จ่ายไฟและวิเคราะห์ปัญหาได้ง่ายและเชื่อถือได้มากขึ้นกว่าเดิม

ความสำคัญอย่างยิ่งยวดของพลังงานไฟฟ้าในสังคมปัจจุบันจำเป็นต้องมีการบำรุงรักษาและการจัดการทุกวันเพื่อให้แน่ใจว่าปัญหาจะไม่เกิดขึ้น ตัวอย่างเช่นในกรณีที่อุปกรณ์เกิดความล้มเหลวหรือความต้องการที่เพิ่มขึ้นอย่างกะทันหันวิศวกรต้องเผชิญกับความจำเป็นในการวิเคราะห์สาเหตุอย่างรวดเร็ว เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้า PQ3198 และ PQ3100 ให้การสนับสนุนที่มีประสิทธิภาพสำหรับบุคลากรภาคสนามที่ต้องการวิเคราะห์ลักษณะกำลังไฟฟ้าในรูปแบบของความสามารถในการวัดที่จับความผิดปกติของกำลังไฟฟ้าได้อย่างน่าเชื่อถือและใช้งานง่ายเป็นพิเศษตลอดประสบการณ์ของผู้ใช้ทั้งหมดตั้งแต่การเชื่อมต่อเครื่องมือกับ บันทึกข้อมูล

วิเคราะห์ปัญหากำลังไฟของอุปกรณ์

จับความผิดปกติของแหล่งจ่ายไฟอย่างครบถ้วนรวมถึงการหยุดชะงักชั่วขณะแรงดันไฟฟ้าตกและความผันผวนของความถี่ในขณะที่บันทึกแนวโน้มเพื่อช่วยตรวจสอบสาเหตุของความผิดปกติของอุปกรณ์ที่ไม่คาดคิดและการหยุดทำงานกะทันหัน

บันทึกข้อมูลคุณภาพกำลังไฟฟ้าของระบบ

บันทึกความผันผวนของแรงดันกระแสไฟฮาร์มอนิกและการสั่นไหวเมื่อเชื่อมต่อระบบที่มีความผันแปรสูงเช่นแหล่งพลังงานหมุนเวียนหรือสถานีชาร์จ EV เข้ากับกริด วิเคราะห์ข้อมูลได้อย่างง่ายดายด้วยซอฟต์แวร์ PQ ONE ที่ให้มา

วัดกำลังไฟ AC/DC

ใช้ AC/DC auto-zero current เซ็นเซอร์ เพื่อวัดกระแสไฟฟ้ากระแสตรงอย่างแม่นยำในช่วงเวลาที่ขยาย
เนื่องจากเซ็นเซอร์ใช้พลังงานจากเครื่องมือจึงไม่จำเป็นต้องตั้งค่าแหล่งจ่ายไฟแยกต่างหาก

จับความผิดปกติของพลังงานได้อย่างน่าเชื่อถือด้วยการตั้งค่าที่ง่ายดาย

PQ3198 และ PQ3100 สามารถวัดพารามิเตอร์ทั้งหมดได้ในคราวเดียวรวมถึงกำลังไฟฮาร์มอนิกและรูปคลื่นที่ผิดปกติ

• แรงดันไฟสูงชั่วขณะ (Transient voltages)
• แรงดันไฟเกิน (Voltage swells)
• แรงดันตกชั่วขณะ (Voltage dips)
• แรงดันไฟดับช่วงสั้นๆ (Interruptions)
• การเปลี่ยนแปลงความถี่ทางไฟฟ้า (Frequency fluctuations)
• กระแสพุ่งเข้า (Inrush current)
• ฮาร์มอนิก (Harmonics)
• High-order harmonics
• Unbalance

บันทึกรูปคลื่นเหตุการณ์และกราฟแนวโน้มได้พร้อมกัน

เมื่อเกิดเหตุการณ์ขึ้นเครื่องมือจะทำการบันทึกรูปคลื่นทันทีเป็นเวลา 0.2 วินาที สามารถตั้งค่าทริกเกอร์สำหรับพารามิเตอร์เหตุการณ์ทั้งหมดแบบขนานและคุณสามารถตรวจสอบข้อมูลที่บันทึกไว้บนจอแสดงผลในขณะที่กำลังดำเนินการวัดอยู่

บันทึกรูปคลื่นเหตุการณ์และกราฟแนวโน้มได้พร้อมกัน

30 วินาที ข้อมูลแนวโน้มความผันผวนของเหตุการณ์
เมื่อเกิดเหตุการณ์กระแสไฟฟ้าบวมจุ่มหรือไหลเข้า PQ3198 / PQ3100 สามารถบันทึกความผันผวนของค่า 1/2 RMS ได้พร้อมกันเป็นเวลา 30 วินาที

มาตรฐานสากล IEC 61000-4-30 Ed. เป็นไปตามมาตรฐาน 2 Class A

PQ3198 เป็นไปตาม IEC 61000-4-30 Ed 2 มาตรฐานคลาส A
เป็นผลให้สามารถทำงานการวัดที่ได้รับคำสั่งมาตรฐานเช่นการคำนวณแบบไม่มีช่องว่างการคำนวณแบบต่อเนื่อง การตรวจจับเหตุการณ์เช่นการบวมการลดลงและการหยุดชะงัก และการซิงโครไนซ์เวลาโดยใช้ GPS (อุปกรณ์เสริม)

Class A
ส่วนหนึ่งของมาตรฐานสากล IEC 61000-4-30 Class A กำหนดพารามิเตอร์คุณภาพไฟฟ้าความแม่นยำและการปฏิบัติตามมาตรฐานเพื่ออำนวยความสะดวกในการเปรียบเทียบและอภิปรายผลการวัดจากเครื่องมือต่างๆ

แรงดันไฟฟ้าสูง ประสิทธิภาพกว้าง

PQ3198 สามารถวัดแรงดันไฟฟ้าชั่วคราวได้ถึง 6000 V ที่ยาวนานเพียง 0.5 μs (2 MS / s)
นอกจากนี้ยังสามารถวัดส่วนประกอบฮาร์มอนิกลำดับสูงได้ตั้งแต่ 2 kHz ถึง 80 kHz
เมื่ออินเวอร์เตอร์เข้าสู่การใช้งาน ความผิดปกติและความล้มเหลวในย่านความถี่นั้นมักจะเกิดขึ้นอยู่เสมอ

การวัดแบบสองวงจร

เนื่องจากช่องสัญญาณแรงดันไฟฟ้าที่สี่ของ PQ3198 ถูกแยกออกจากช่องสัญญาณแรงดันไฟฟ้าสามช่องแรกเครื่องมือจึงสามารถวัดกำลังและประสิทธิภาพในวงจรแยกสองวงจร

แอพพลิเคชั่น

• การวัด / การตรวจสอบพร้อมกันของด้านหลัก (AC) และรอง (DC) ของเครื่องชาร์จแบบเร็ว EV
• การวัด / การตรวจสอบพร้อมกันของด้านหลัก (DC) และด้านรอง (AC) ของระบบพลังงานแสงอาทิตย์
• การวัดด้านหลัก (DC) และด้านรอง (AC) พร้อมกันของอินเวอร์เตอร์ DC / AC (3 เฟส)
• การวัดด้านหลักและด้านรองของ UPS พร้อมกัน
• การวัดวงจรแหล่งจ่ายไฟ (AC) และวงจรควบคุม (DC) พร้อมกัน
• การวัดสาย 3 เฟสและสายกราวด์พร้อมกัน
• การวัดสายนิวทรัลพร้อมกันเพื่อตรวจจับกราวด์(Ground)

ตรวจสอบคุณภาพของพลังงานที่จ่ายโดยเครื่องชาร์จ EV แบบเร็ว

เนื่องจากช่องสัญญาณแรงดันไฟฟ้าที่สี่ของ PQ3198 ถูกแยกออกจากช่องสัญญาณแรงดันไฟฟ้าสามช่องแรกเครื่องมือจึงสามารถวัดกำลังและประสิทธิภาพในวงจรแยกสองวงจร
ตัวอย่างเช่น
คุณสามารถตรวจสอบคุณภาพของอินพุต(AC) และเอาต์พุต(DC) ของเครื่องชาร์จ EV แบบเร็ว ในขณะวัดกำลังไฟฟ้าและประสิทธิภาพระหว่างไฟขาเข้า(input) และไฟขาออก(output)พร้อมกัน

การวัดอินเวอร์เตอร์อย่างง่าย

PQ3198 สามารถวัดด้านที่สองของอินเวอร์เตอร์ที่มีความถี่พื้นฐาน 40 ถึง 70 Hz และความถี่คลื่นพาห์สูงถึง 20 kHz
นอกจากนี้ยังสามารถวัดประสิทธิภาพของอินเวอร์เตอร์ DC / 3 เฟส

* สำหรับการวัดอินเวอร์เตอร์ที่แม่นยำยิ่งขึ้น HIOKI ขอแนะนำ POWER ANALYZER PW6001 หรือ POWER ANALYZER PW3390

ไม่ต้องใช้แหล่งจ่ายไฟภายนอก

เครื่องเซ็นเซอร์กำลังไฟจะทำหน้าที่จ่ายไฟ จึงไม่จำเป็นต้องใช้อะแดปเตอร์ AC เมื่อใช้เซ็นเซอร์ AC/DC หรือเซ็นเซอร์แบบยืดหยุ่น(flexible sensors)

รองรับการวัดสายที่ความถี่ 400 Hz

นอกจาก 50/60 Hz แล้ว PQ3198 ยังสามารถวัดความถี่ของสายได้ถึง 400 Hz

มีย่านในการวัดที่หลากหลาย เพื่อรองรับการใช้งานทั้งหมด

ใช้เซ็นเซอร์ HIOKI ในแอพพลิเคชั่นต่างๆเพื่อวัดอุปกรณ์ ตั้งแต่ ด้านทุติยภูมิ(Secondary) ของ CTs ไปจนถึงการเดินสายกระแสสูง
CT7136 มีสามช่วง (50A / 500A) เช่นเดียวกับเซ็นเซอร์แบบยืดหยุ่นของ HIOKI (50A / 500A / 5000A)
เนื่องจากย่านการวัดที่มีประสิทธิภาพขยายไปถึง 120% ของย่านที่ระบุจึงสามารถใช้เซ็นเซอร์แบบยืดหยุ่นเพื่อวัดกระแสได้ถึง 6000A

การแสดงผลพารามิเตอร์ที่เข้าใจง่าย

เนื่องจากคุณสามารถสลับการแสดงผลเพื่อแสดงพารามิเตอร์การวัดทั้งหมดในขณะที่กำลังทำการวัดอยู่จึงง่ายต่อการตรวจสอบ
* ตัวอย่างภาพหน้าจอแสดงผลของ PQ3100

การตรวจจับการเชื่อมต่ออุปกรณ์เซ็นเซอร์แบบอัตโนมัติเพื่อหลีกเลี่ยงการเชื่อมต่อและการวัดที่ผิดพลาด

เพียงเชื่อมต่อเซ็นเซอร์วัดกระแสไฟ จากนั้นทำการเลือกเมนู “เซ็นเซอร์” บนหน้าจอ เครื่องมือจะทำการตรวจจับประเภทของเซ็นเซอร์และย่านกระแสสูงสุดโดยอัตโนมัติ

ฟังก์ชั่นการตั้งค่าที่เรียบง่ายสำหรับการกำหนดค่าพารามิเตอร์ของการบันทึกที่ง่ายขึ้น

เพียงเลือกค่าที่ตั้งไว้ล่วงหน้าที่เหมาะกับการใช้งานของคุณ จากนั้นเครื่องมือจะกำหนดค่าพารามิเตอร์ของการบันทึกโดยอัตโนมัติ

การซิงโครไนซ์เวลา GPS

GPS OPTION PW9005 สามารถใช้เพื่อแก้ไขเวลาภายในของเครื่องมือให้เป็นเวลามาตรฐาน UTC
ความสามารถนี้ช่วยขจัดความแตกต่างของเวลาระหว่างเครื่องมือต่างๆเพื่อให้สามารถวิเคราะห์ที่รักษาความพร้อมกันของปรากฏการณ์ที่วัดด้วยหลายๆเครื่องมือ

วิเคราะห์ข้อมูลและสร้างรายงานด้วยซอฟต์แวร์วิเคราะห์คุณภาพไฟฟ้า PQ ONE ของ HIOKI

จัดกลุ่มข้อมูลจากสถานที่วัดเวลาและวันที่ต่างๆลงในโฟลเดอร์และดูร่วมกัน

<ฟังก์ชันรายงานด่วน>
จัดกลุ่มกราฟแนวโน้มสำหรับชุดข้อมูลหลายชุดเข้าด้วยกันและส่งออกเป็นรายงาน
คุณลักษณะนี้มีประโยชน์เมื่อคุณต้องการเปรียบเทียบวันที่จากการบันทึกซ้ำหรือข้อมูลจากหลายสถานที่

<แสดงรายการข้อมูลการวิเคราะห์>
แสดงข้อมูลการวัดโดยละเอียดรวมถึงสถิติเหตุการณ์รายการเหตุการณ์และกราฟเหตุการณ์
เพียงเลือกพารามิเตอร์ที่คุณต้องการเพื่อส่งออกไปยังรายงาน

รายการกิจกรรมด้วย PQ ONE

แสดงสถิติเกี่ยวกับเหตุการณ์ตามวันที่หรือเวลาของวัน
คุณสมบัตินี้ทำให้ง่ายต่อการค้นหาความผิดปกติของแหล่งจ่ายไฟที่เกิดขึ้นในช่วงเวลาใดเวลาหนึ่งของวันหรือในบางวันของสัปดาห์

แสดงสถิติเหตุการณ์ด้วย PQ ONE

แสดงสถิติเกี่ยวกับเหตุการณ์ตามวันที่หรือเวลา
คุณลักษณะนี้ทำให้ง่ายต่อการค้นหาความผิดปกติที่เกิดขึ้นในช่วงเวลาใดเวลาหนึ่งของวันหรือในวันใดวันหนึ่งของสัปดาห์
นอกจากนี้คุณสามารถทำการวิเคราะห์เส้นโค้ง ITIC (CBEMA) (โดยใช้เส้นโค้งความคลาดเคลื่อน) ซึ่งใช้โดยมาตรฐานการจัดการคุณภาพไฟฟ้าในสหรัฐอเมริกา

ฟังก์ชันการตัดสินผลการวัดตามมาตรฐาน EN50160 ด้วย PQ ONE

ประเมินว่าข้อมูลเป็นไปตามมาตรฐาน EN 50160 หรือไม่โดยการวิเคราะห์และสร้างการตัดสินโดยพิจารณาจากความผันผวนของแรงดันไฟฟ้าในช่วงแนวโน้ม
คุณยังสามารถปรับแต่งเกณฑ์การตัดสินและพารามิเตอร์ได้อีกด้วย

โปรแกรมแอปพลิเคชันบนPC GENNECT Cross สำหรับ Windows

* การอัปเดตในอนาคตของ PQ3198 ตามกำหนดการ เพื่อให้สามารถใช้งานร่วมกันได้

ตรวจสอบข้อมูลทั้งหมดพร้อมกันแบบเรียลไทม์

• เชื่อมต่อเครื่องมือวัดกับPC ด้วยสาย LAN *
• ซอฟต์แวร์จะจดจำเครื่องมือวัดที่เชื่อมต่อกับ LAN โดยอัตโนมัติ
• แสดงข้อมูลที่ได้มาเป็นกราฟแบบเรียลไทม์
• จัดการและบันทึกผลลัพธ์ด้วยซอฟต์แวร์
• แสดงค่า MAX, MIN และ AVG (เวลาแสดงข้อมูล MAX & MIN)

*รับประกันการใช้งานและเชื่อมต่อเครื่องมือวัดได้สูงสุด 15 เครื่อง หากต้องการใช้งานและเชื่อมต่อเครื่องมือวัดที่เกิน 15 เครื่องโปรดติดต่อตัวแทนจำหน่าย Hioki ใกล้บ้านคุณ
