Electromagnetic Field Visualization System
EPS-02Ev3

Three-Dimensional Indication (Time, Frequency, Amplitude) Simplifies EMC/EMI Debugging

ระบบ EPS-02Ev3 เป็นเครื่องมือ EMC/EMI Debugging ที่ช่วยให้นักออกแบบสามารถทำ Pre-measurement ระบุจุดรบกวน และตรวจสอบประสิทธิภาพการแก้ไขได้อย่างรวดเร็วในกระบวนการออกแบบผลิตภัณฑ์

ซอฟต์แวร์ตรวจจับตำแหน่งโพรบด้วยการประมวลผลสีจากกล้อง พร้อมวิเคราะห์สัญญาณแบบ Real-time และแสดง Heat Map ที่ซ้อนทับภาพจริงกับความเข้มสนามแม่เหล็กไฟฟ้าเพื่อช่วยหาตำแหน่งที่มีปัญหา

Download the data sheet

ขอราคาหรือคุยกับผู้เชี่ยวชาญโดยตรง

Features / คุณสมบัติเด่น

• เครื่องมือ Real-time Diagnostic สำหรับ EMC/EMI Debugging
• ช่วยมองเห็นปัญหา EMC/EMI ได้อย่างรวดเร็วและเปรียบเทียบก่อน–หลังการแก้ไขได้ง่าย
• รองรับการวัดตั้งแต่ระดับคอมโพเนนต์จนถึงผลิตภัณฑ์ทั้งชิ้น
• Factor-editor แก้ไขค่าลักษณะเสาอากาศ, Cable Loss และ Preamplifier ได้
• ออกแบบกะทัดรัด ใช้งานง่าย
• รองรับ Spectrum Analyzer/Probe จากผู้ผลิตภายนอก (สอบถามเพิ่มเติม)

รายละเอียดคุณสมบัติ

รองรับการวัดอุปกรณ์หลากหลายขนาด

สามารถใช้โพรบได้หลากหลาย ไม่จำกัดผู้ผลิต ทั้งอุปกรณ์ขนาดเล็ก อุปกรณ์ขนาดใหญ่ หรือพื้นผิวซับซ้อน โดยปรับตำแหน่งกล้องตามความเหมาะสม

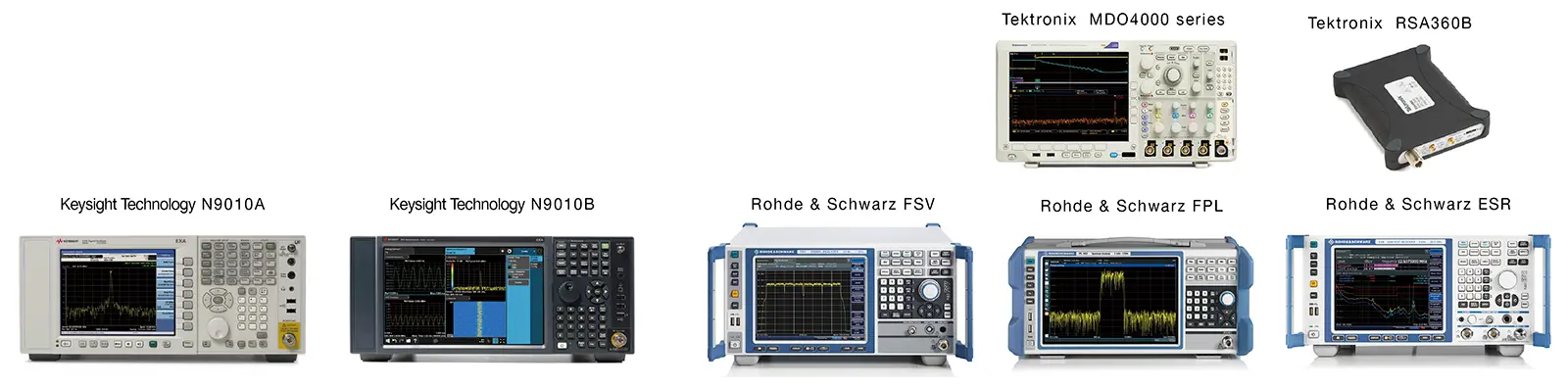

รองรับ Spectrum Analyzer หลากหลาย

สามารถใช้งานร่วมกับ Spectrum Analyzer / Oscilloscope หลายรุ่น เช่น
- Rohde & Schwarz: FSV series, FSV3000 series, FPL series, ESR/ESRP series
- Keysight: N9010A, N9010B
- Tektronix: MDO4000 series, RSA306B
(รุ่นอื่น ๆ สามารถสอบถามเพิ่มเติมได้)

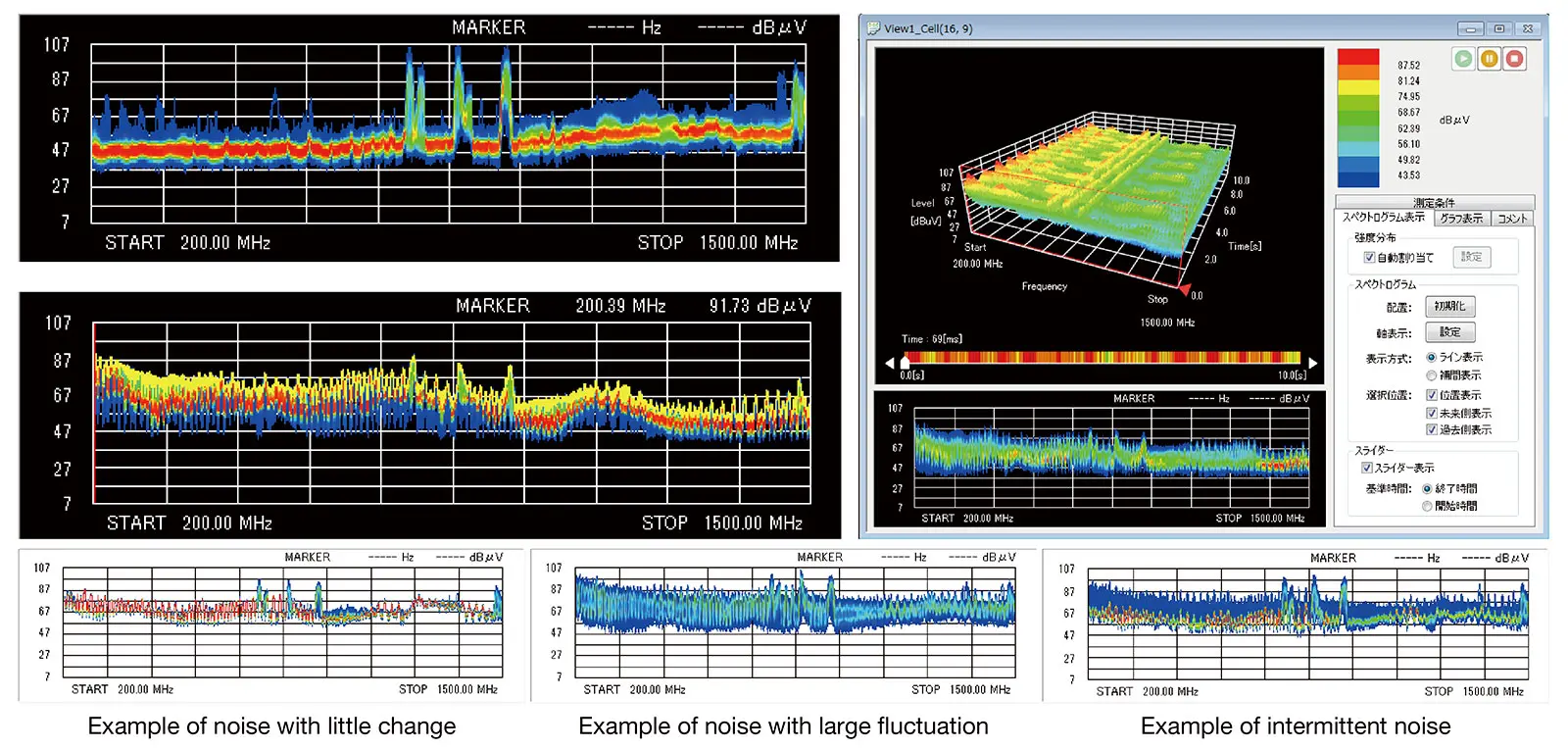

Density Display Function

เพิ่มฟังก์ชันแสดงสีตามความถี่การเกิด (Density Display) เพื่อดูความถี่การเกิด Noise และขนาด Amplitude ได้ชัดเจน

การแสดงผลแบบ 3 มิติ (เวลา, ความถี่, แอมพลิจูด)

รองรับการวิเคราะห์แบบ 3 มิติ เพิ่มจากการวัด 2 มิติแบบเดิม ทำให้เห็น Noise เปลี่ยนแปลงตามเวลาได้

Simultaneous Waveform Display

สามารถแสดง Free Run Waveform พร้อมกับ MAX HOLD หรือ MAX PEAK ได้พร้อมกัน

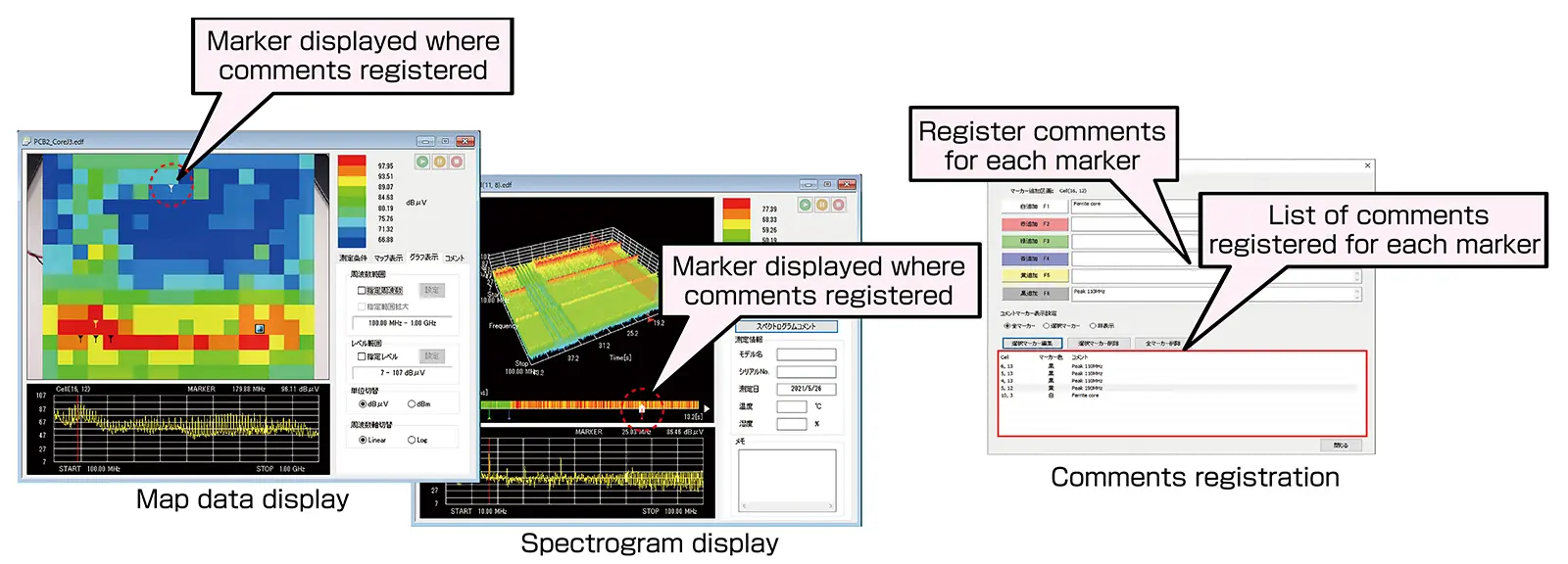

Enhanced Comment Function

บันทึกและแสดง Marker/Comment บน Time Axis ของ Map Data หรือ Spectrogram เพื่อเก็บบันทึกจุดที่แก้ไข

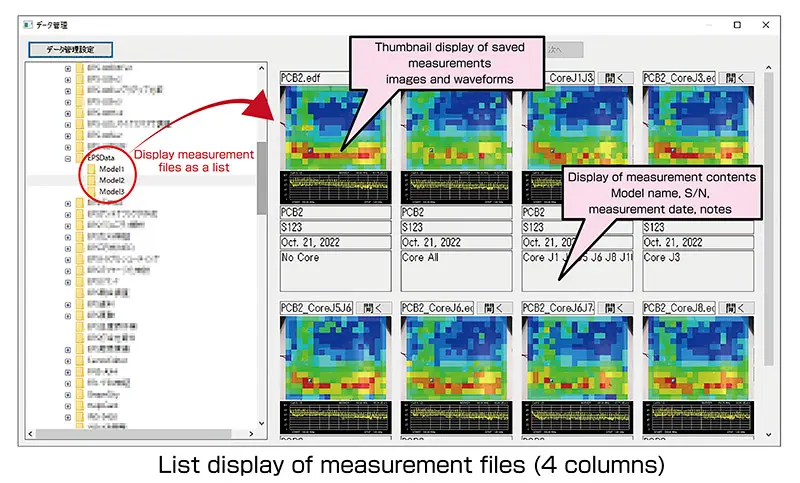

Measurement Files List

เพิ่มฟังก์ชันแสดงไฟล์ Measurement ที่บันทึกไว้เป็นลิสต์ เพื่อตรวจสอบประวัติการแก้ไขได้ง่าย

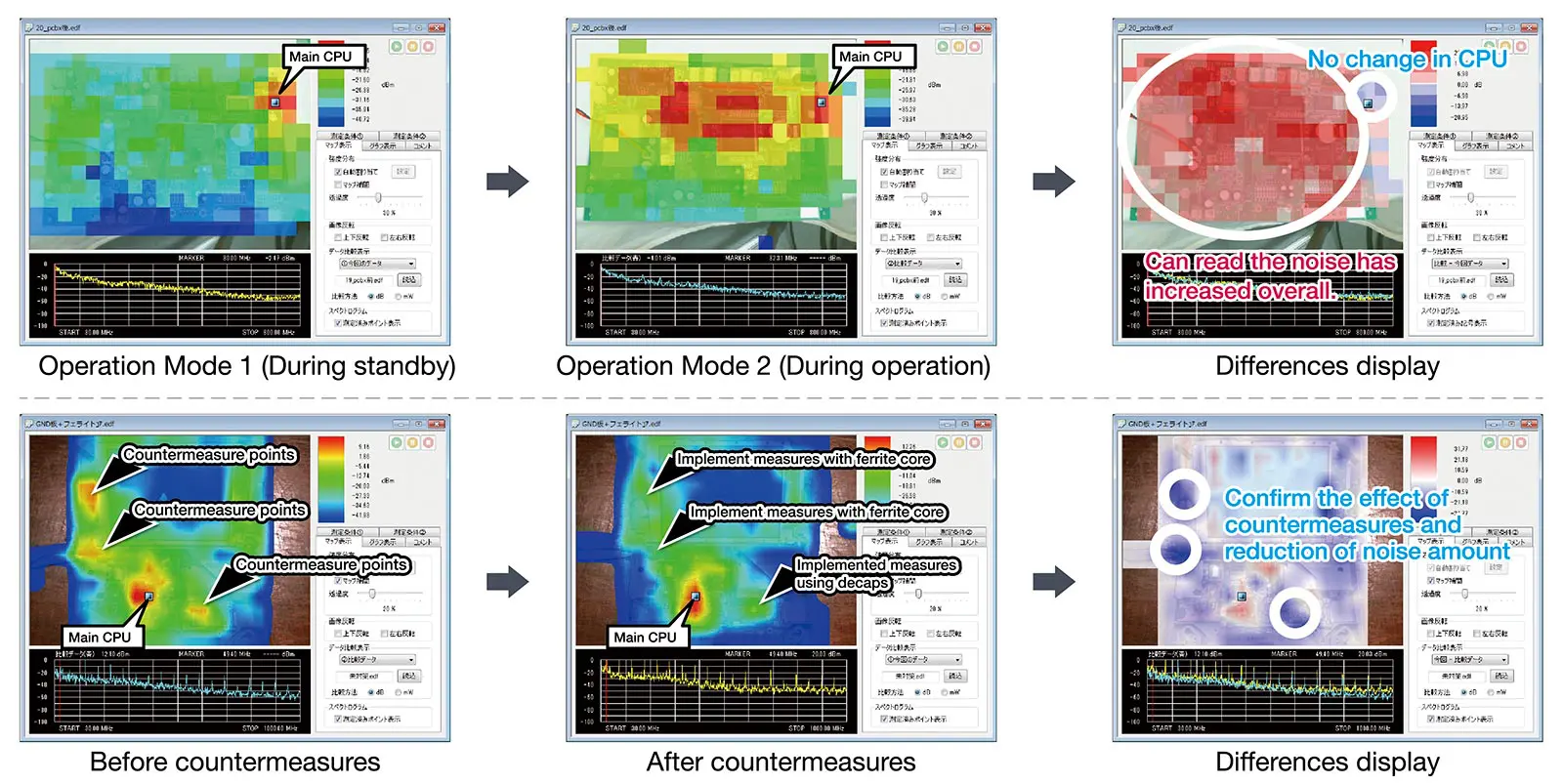

Difference Display Function

เปรียบเทียบ Before/After ในช่วงเดียวกันได้ โดยการโหลดไฟล์เป้าหมายเข้ามาในไฟล์เดียว และแสดงผลต่างด้วยสี

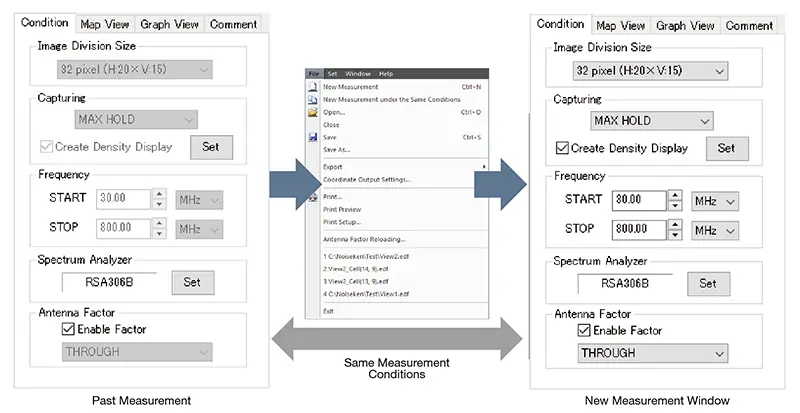

Re-measurement with Same Conditions

สามารถทำการวัดใหม่โดยใช้ Setting เดิมจากไฟล์ที่บันทึก เช่น Frequency Range, RBW/VBW

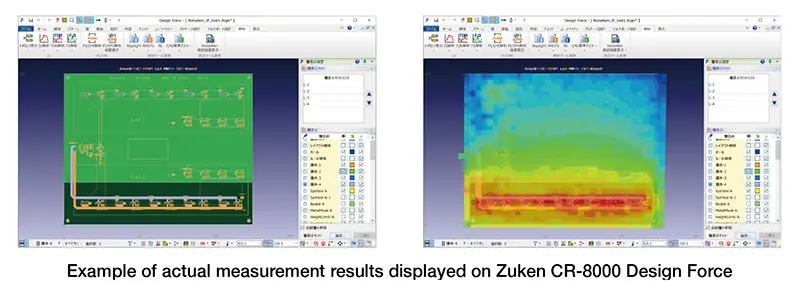

Specified Coordinate Output

ส่งออกผลการวัดไปยัง CAD Software เพื่อนำข้อมูลไปซ้อนทับกับ Drawing ได้

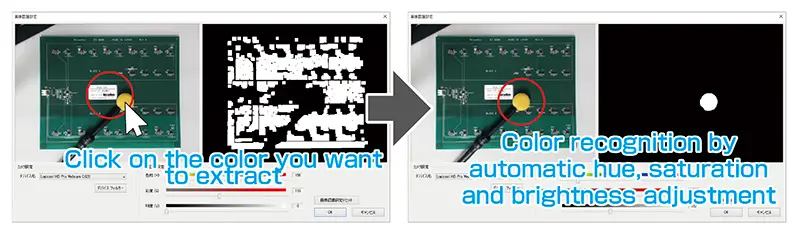

Simplified Image Recognition

เพียงคลิกที่ตำแหน่งปลายโพรบ ซอฟต์แวร์จะปรับ Hue, Saturation, Brightness โดยอัตโนมัติ

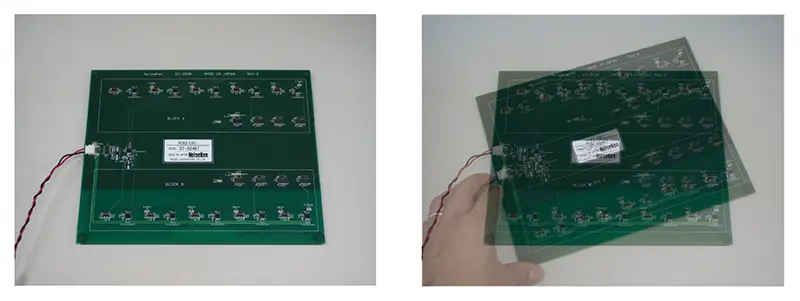

Camera Image Ghost Function

สามารถ Overlay ภาพที่ถ่ายไว้ก่อนหน้าเพื่อช่วย Align ตำแหน่งกล้อง

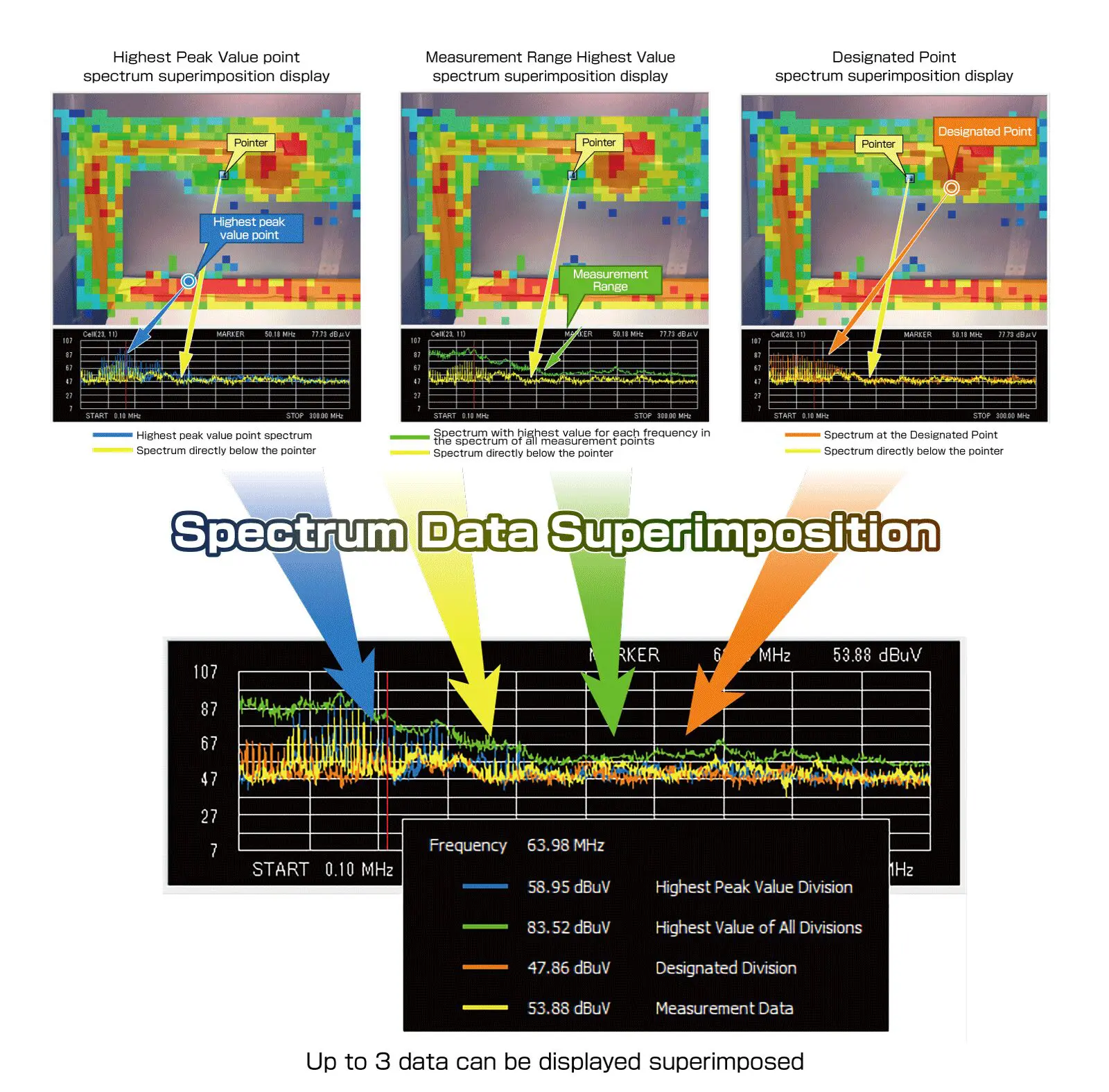

Superimposed Display & Enhanced Data Analysis

เพิ่มฟังก์ชัน Superimposed Display และ Enhanced Data Analysis เพื่อการวิเคราะห์ Noise ได้หลากหลายขึ้น

Locate Interference Sources

ช่วยระบุแหล่งรบกวนที่เป็นไปได้ ทั้ง Pre-compliance และ Post-compliance Measurement
