Impulse Noise Simulator (INS Series)
INS-S220 / INS-S420 (Semi-conductor Type)

To solve the real trouble in the market

เครื่องจำลองสัญญาณรบกวนแบบพัลส์ (Impulse Noise Simulator) รุ่น INS-S220 / INS-S420 ใช้จำลองสัญญาณรบกวนความถี่สูงที่เกิดจากการ ON/OFF ของสวิตช์ รีเลย์ และการอาร์คจากมอเตอร์ไฟฟ้า เพื่อประเมินความทนทานของอุปกรณ์อิเล็กทรอนิกส์ต่อ Noise

พัลส์ที่สร้างขึ้นครอบคลุมสเปกตรัมความถี่กว้าง สามารถปรับพลังงานได้โดยการเปลี่ยนความกว้างพัลส์ ช่วยให้ทดสอบซ้ำได้อย่างมีเสถียรภาพและใกล้เคียงปัญหาที่เกิดขึ้นจริงในตลาดมากที่สุด

Download the data sheet

ขอราคาหรือคุยกับผู้เชี่ยวชาญโดยตรง

Features / คุณสมบัติเด่น

• ตั้งค่าความกว้างพัลส์ง่าย เพียงกดปุ่มแทนการเปลี่ยนสายโคแอกเชียล
• เสถียรภาพของคลื่นพัลส์ดีขึ้น ทดสอบได้ซ้ำแม่นยำ
• ลดค่าใช้จ่ายระยะยาว เนื่องจากไม่มีอะไหล่สิ้นเปลืองเช่น Mercury Relay
• สลับโหมด Common/Normal ได้ง่ายด้วย Short Plug
• เพิ่มฟังก์ชัน Test Time Setting ตั้งเวลาได้สะดวก
• ติดตั้งตัวต้านทาน 50Ω ภายใน ลดความยุ่งยากการเดินสาย
• INS-S220 รองรับ Repetition Cycle ที่เร็วขึ้น ทำให้เกิด Malfunction ได้ง่ายขึ้น และลดเวลาในการทดสอบ
• มี Outlet Panel (ออปชัน) สำหรับต่อปลั๊ก EUT ได้โดยตรง
• รองรับการใช้งาน Probe และ Coupling Clamp หลากหลาย (ออปชัน)
• รองรับการทดสอบ EUT แบบ 3 เฟส ด้วย External CDN (ออปชัน)
• ซอฟต์แวร์ควบคุมเสริม (เฉพาะ INS-S420) สำหรับการตั้งค่าและทดสอบที่หลากหลาย

รายละเอียดคุณสมบัติ

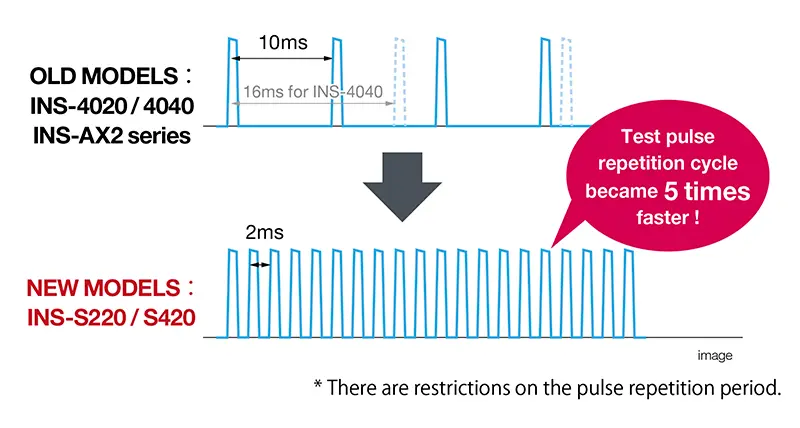

Improved malfunction occurrence rate — ลดเวลาในการทดสอบ

Repetition Cycle ที่เร็วขึ้นช่วยเพิ่มอัตราการเกิดความผิดปกติของอุปกรณ์ ทำให้สามารถย่นเวลาในการทดสอบได้

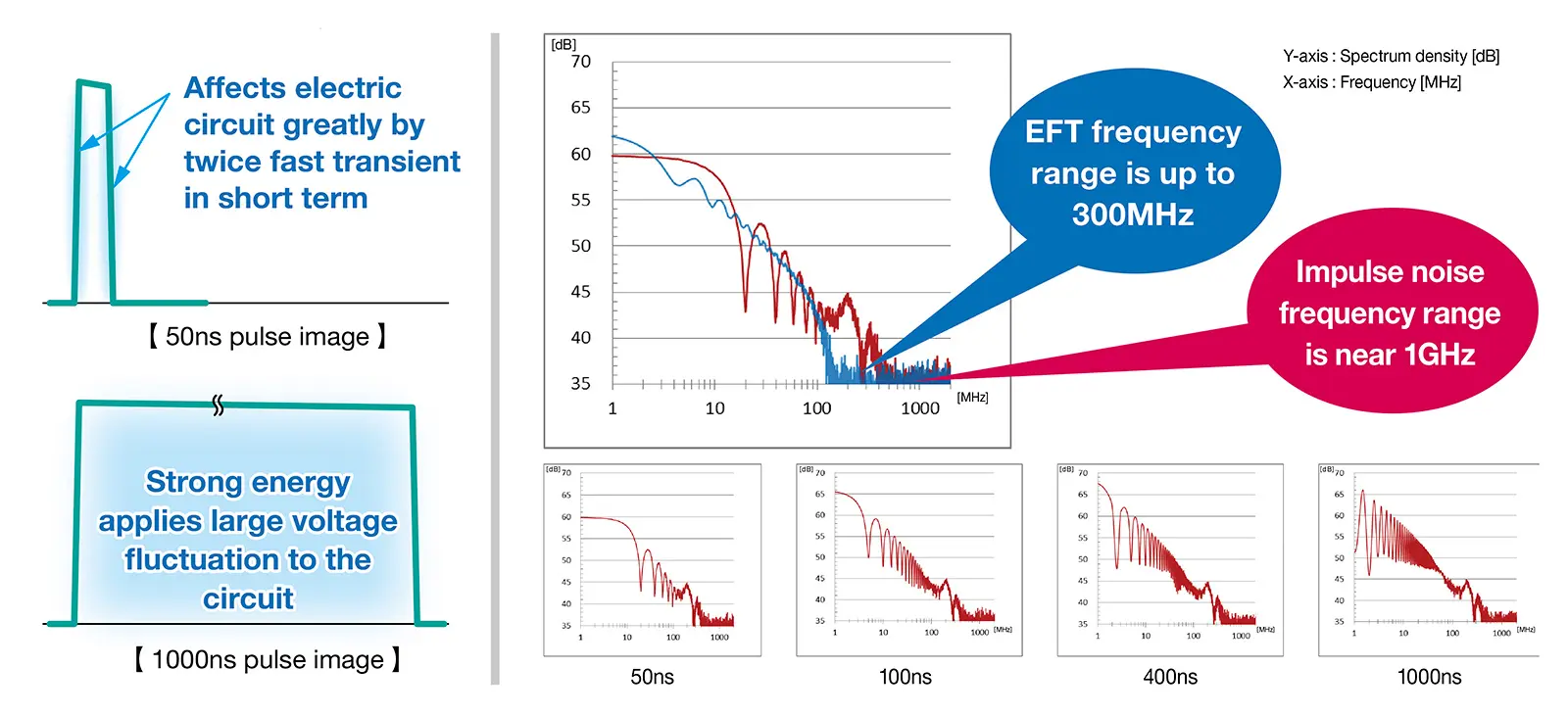

Test pulse with adjustable frequency and energy

Narrow pulse (50–100 ns) แม้พลังงานต่ำแต่มีผลกระทบสูงต่อวงจร Wide pulse (800–1000 ns) มีพลังงานสูง ทำให้เกิดแรงดันสวิงชัดเจน Rise time เร็วกว่ามาตรฐาน IEC61000-4-4 และมีคอมโพเนนต์ความถี่สูงถึง 1 GHz

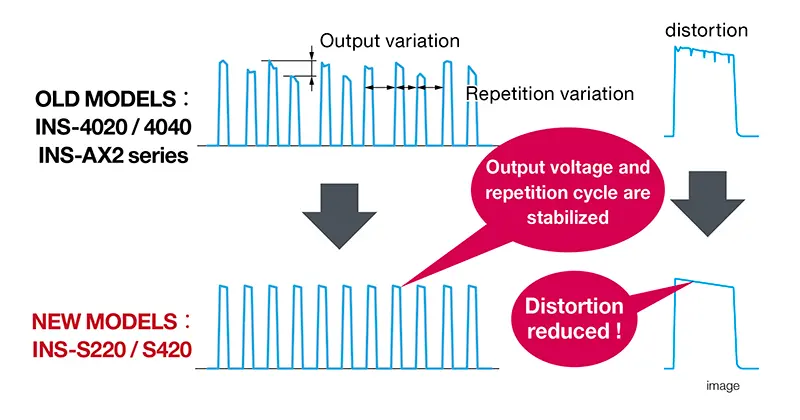

Improved reproducibility — ความเสถียรและแม่นยำสูง

ใช้ Semiconductor Relay แทน Mercury Relay แบบเก่า ทำให้รูปคลื่นเสถียรขึ้น ลดข้อบกพร่องที่เกิดจากการเสื่อมของ Mercury Relay และเพิ่มความสามารถในการทดสอบเชิงปริมาณ

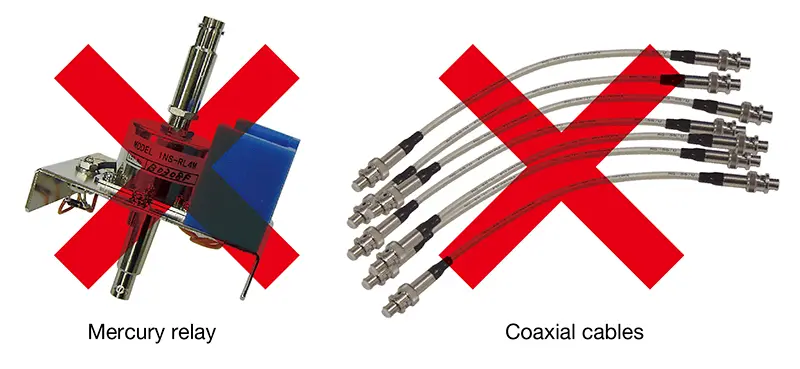

Operating Cost reduction — ลดค่าใช้จ่าย

ไม่มีชิ้นส่วนสิ้นเปลืองเช่นสาย Pulse Width Setting Cable และ Mercury Relay ทำให้ลดค่าใช้จ่ายในการเปลี่ยนอะไหล่และค่าบำรุงรักษา

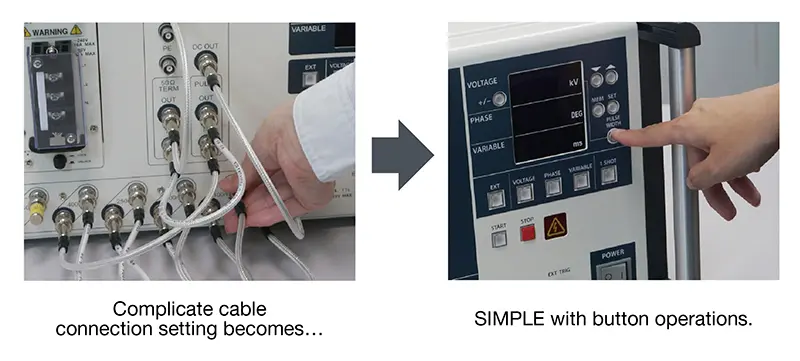

Pulse Width setting simplified

รุ่นเก่าต้องสลับสายโคแอกเชียลด้วยมือ แต่ INS-S220/S420 ใช้การกดปุ่มแทน ลดเวลาและป้องกันความผิดพลาดจากการต่อสาย

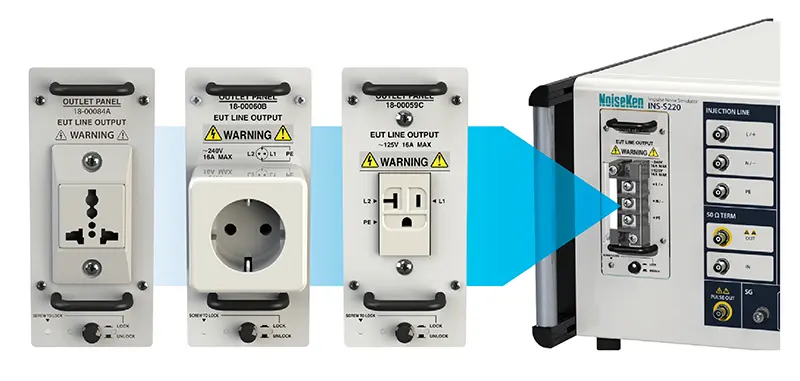

Connection simplified

สามารถใช้งาน Outlet Panel (ออปชัน) ที่ออกแบบตรงตามมาตรฐานปลั๊กในแต่ละประเทศ เพื่อเชื่อมต่อ EUT ได้โดยตรง

Easy Noise Countermeasure — ระบุตำแหน่งปัญหาได้ง่าย

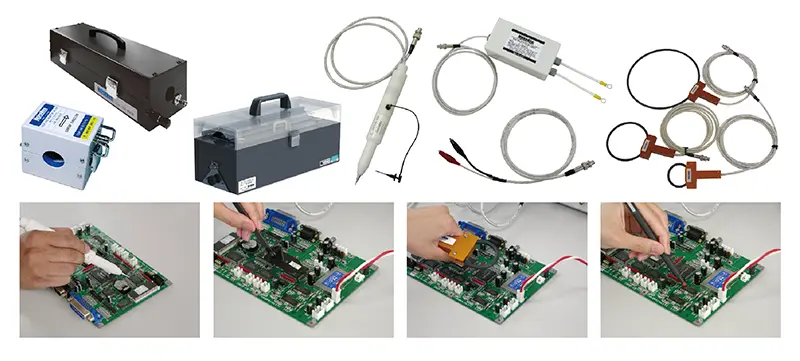

มีออปชันการยิง Noise สำหรับ Power Lines, Communication Lines, Harnesses, Housing และ Board Level ทำให้สามารถหาตำแหน่งความผิดปกติได้อย่างรวดเร็ว
